A linha de queimadores UNNOx da FRELSER foi desenvolvida para atingir emissões ultra baixas de NOx, com alta eficiência de combustão e grande faixa de modulação. Com geometrias otimizadas, recirculação interna de gases quentes e controles eletrônicos ETC, os queimadores UNNOx são ideais para caldeiras industriais que precisam conciliar confiabilidade, eficiência e atendimento às normas ambientais mais rígidas.
Os queimadores UNNOx aplicam princípios modernos de combustão limpa: recirculação interna de gases, mistura altamente homogênea e distribuição otimizada de ar primário e secundário. Essas características reduzem o pico de temperatura da chama e a concentração local de oxigênio, minimizando a formação de NOx térmico e mantendo a estabilidade da combustão em uma ampla faixa de carga.

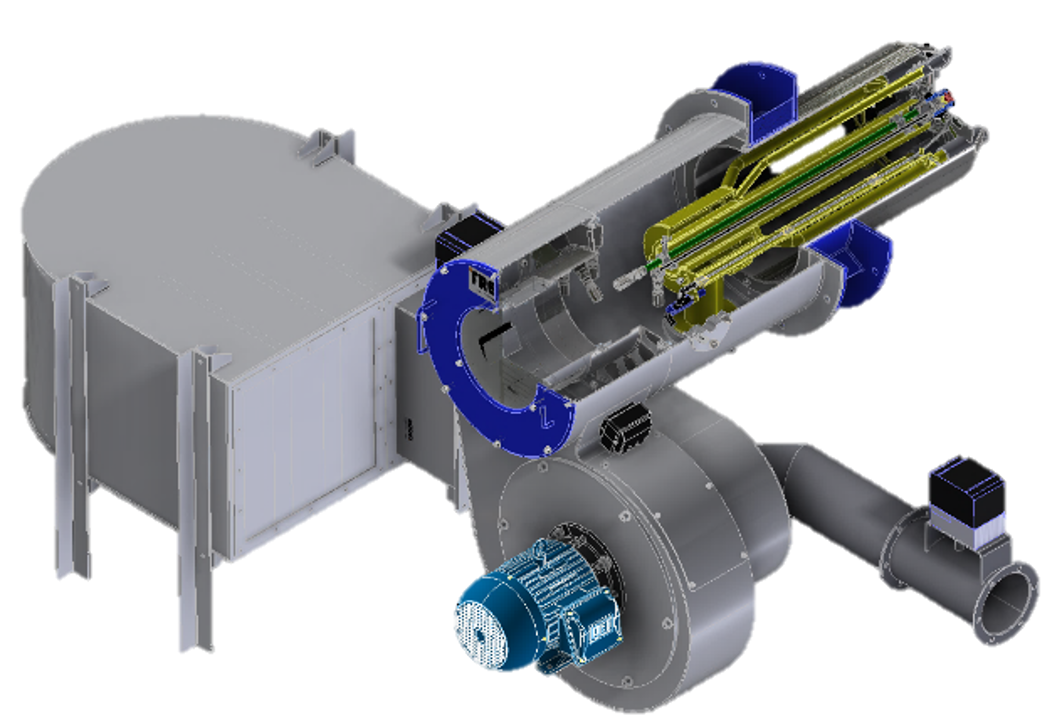

Pela própria geometria da cabeça de combustão, parte dos gases quentes de exaustão é recirculada para a zona de chama. Essa recirculação interna reduz a temperatura de pico sem penalizar a eficiência global do processo.
O ar de combustão é dividido em zonas bem definidas de ar primário, secundário e, quando aplicável, terciário. Isso proporciona mistura homogênea e controle preciso de excesso de ar.

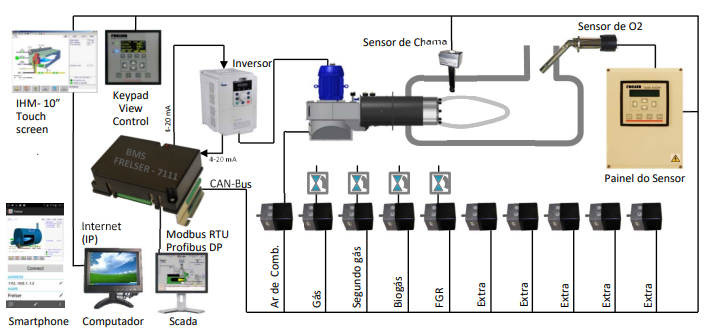

A regulagem da razão ar/combustível dos queimadores UNNOx é feita por controladores ETC da série ETC6000, com atuadores eletrônicos e, quando aplicável, oxygen trim e controle de ventilador por inversor de frequência.

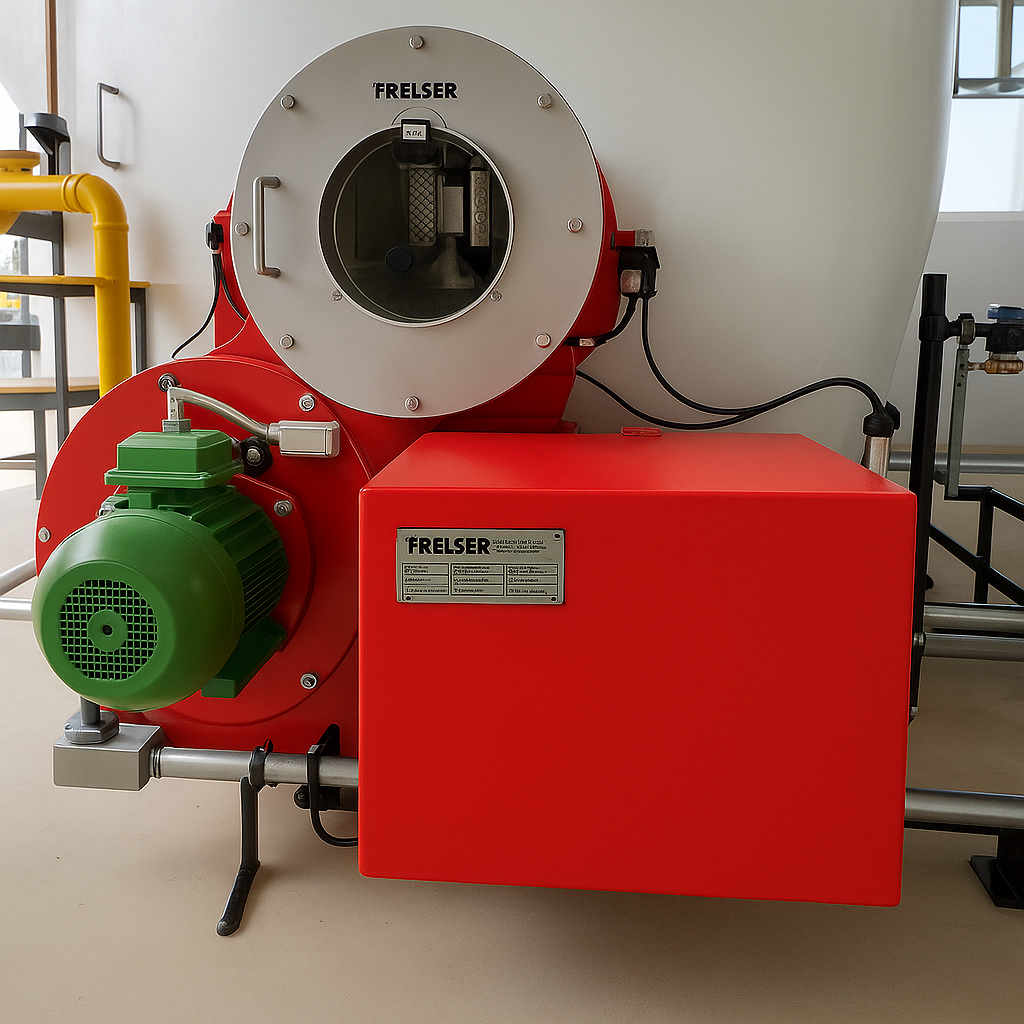

O UNNOx-MB-G é o queimador monobloco da linha UNNOx, com ventilador de ar incorporado e construção compacta. Ele foi pensado para facilitar instalação, acesso para manutenção e retrofit de caldeiras existentes, mantendo todas as características de combustão limpa e alta eficiência típicas da família UNNOx.
| Tipo de queimador | Monobloco, gás, ventilador incorporado |
|---|---|
| Combustível principal | Gás natural (outros combustíveis gasosos sob consulta) |
| Aplicações típicas | Caldeiras de vapor e água quente, aquecedores, geradores de calor indireto |
| Controle | Controles ETC6000 com modulação contínua e curvas de combustão eletrônicas |
| Instalação | Montagem em porta de caldeira, com flange dimensionado conforme equipamento |
O UNNOx-MB-G é oferecido em diferentes tamanhos para cobrir faixas típicas de caldeiras industriais. A faixa de modulação é ampla, permitindo operar com segurança em cargas baixas sem perda de estabilidade de chama.
O layout monobloco facilita o acesso aos componentes críticos em inspeções e manutenções programadas, reduzindo o tempo de parada da planta.

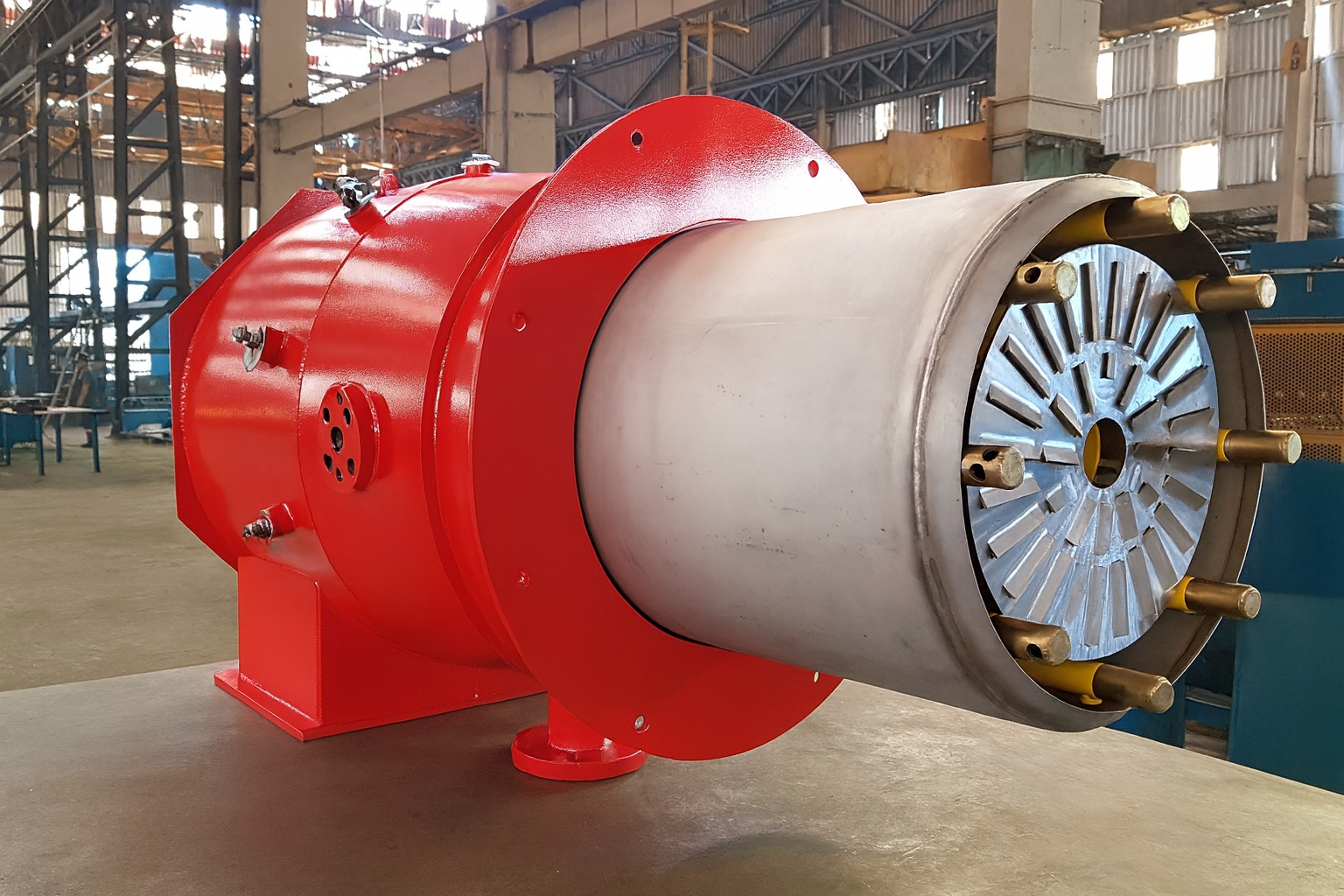

O UNNOx-DB-G é a versão duobloco da família UNNOx, com ventilador de ar montado remotamente. Essa configuração traz grande flexibilidade de layout para casas de caldeiras e aplicações que exigem potências mais elevadas, mantendo a mesma filosofia de combustão de baixo NOx da linha UNNOx.
Separar o queimador do ventilador permite posicionar o conjunto de forma mais conveniente em casas de caldeira com restrições de espaço ou dutos de ar já existentes. A solução é ideal para caldeiras de médio e grande porte.
| Tipo de queimador | Duobloco, gás, ventilador remoto |
|---|---|
| Combustível principal | Gás natural (versões bicombustíveis gás/óleo sob consulta) |
| Aplicações típicas | Caldeiras de médio e grande porte, processos contínuos de alta demanda |
| Controle | Controles ETC6000 com modulação contínua, oxygen trim e VFD para ventilador |
| Instalação | Montagem em porta de caldeira, ventilador montado em base ou mezanino |
Em projetos de retrofit, o UNNOx-DB-G permite reaproveitar partes da infraestrutura existente, como dutos de ar e espaços de casa de caldeira. Em projetos novos, é possível otimizar o layout desde o início.
O UNNOx-DB-G é indicado para caldeiras e sistemas térmicos que demandam potências mais elevadas, sem abrir mão de baixas emissões e alta eficiência.
A separação entre queimador e ventilador pode facilitar o acesso aos componentes em inspeções periódicas, especialmente em casas de caldeiras com pouco espaço frontal na caldeira.

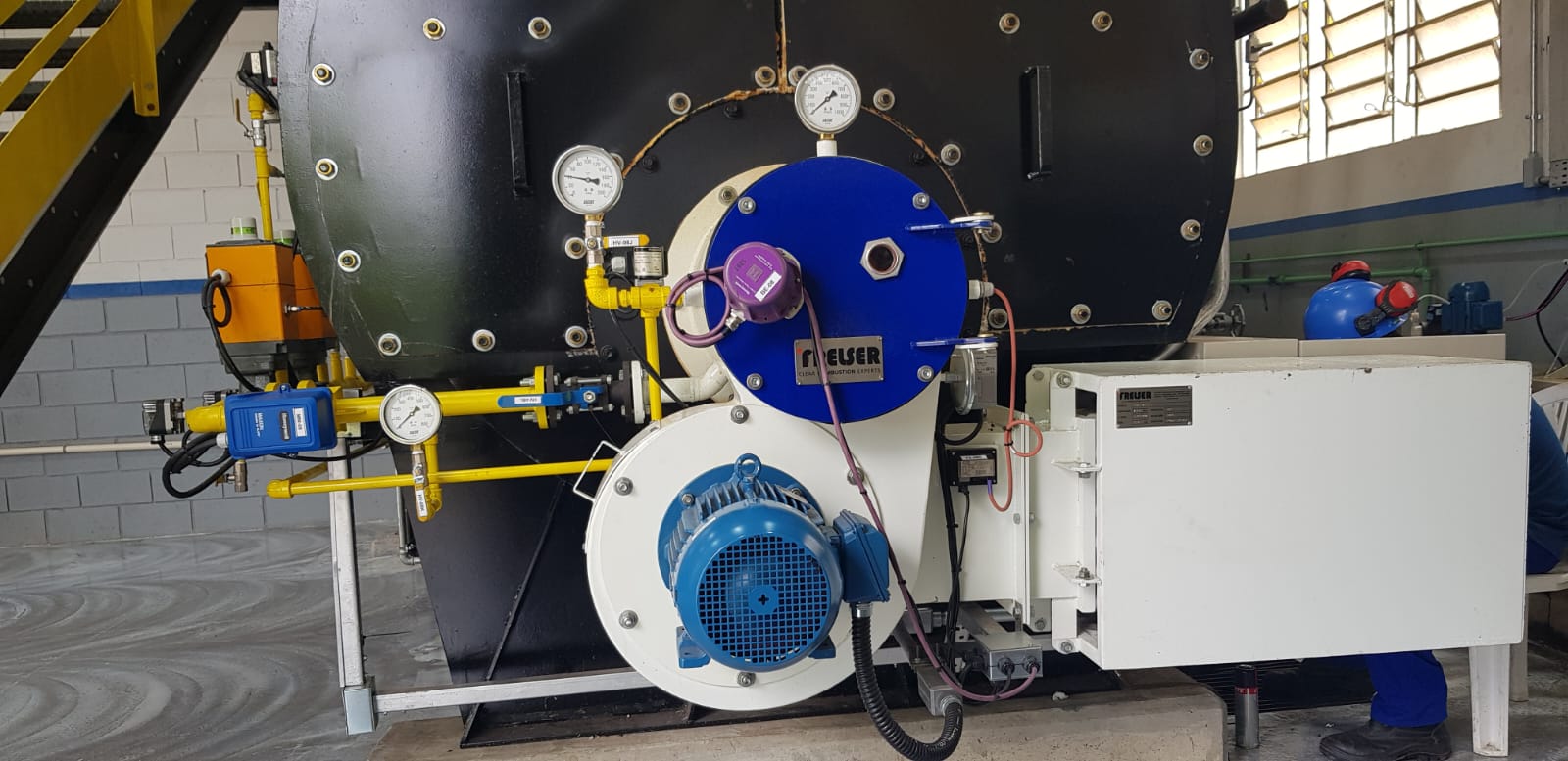

Embora o foco da família UNNOx-MB-G e UNNOx-DB-G seja a operação com gás natural, a FRELSER projeta versões específicas para outros combustíveis, de acordo com os requisitos de cada aplicação. Também oferecemos queimadores especiais dedicados a álcool, gás de alto forno, gases residuais de processo e hidrogênio.
Em aplicações que exigem segurança de suprimento e redundância de combustível, podem ser fornecidas versões bicombustíveis dos queimadores, mantendo a filosofia UNNOx na operação a gás e garantindo a confiabilidade quando a operação com óleo for necessária.
Para gases residuais de processo, como gás de alto forno ou gás de síntese, a FRELSER desenvolve queimadores específicos com geometria, materiais e instrumentação adequada ao poder calorífico e à composição do combustível.
A geometria da chama, o sistema de mistura e os materiais do queimador podem ser adaptados para combustíveis com alta velocidade de queima, como o hidrogênio puro ou misturas de gás natural com H2.

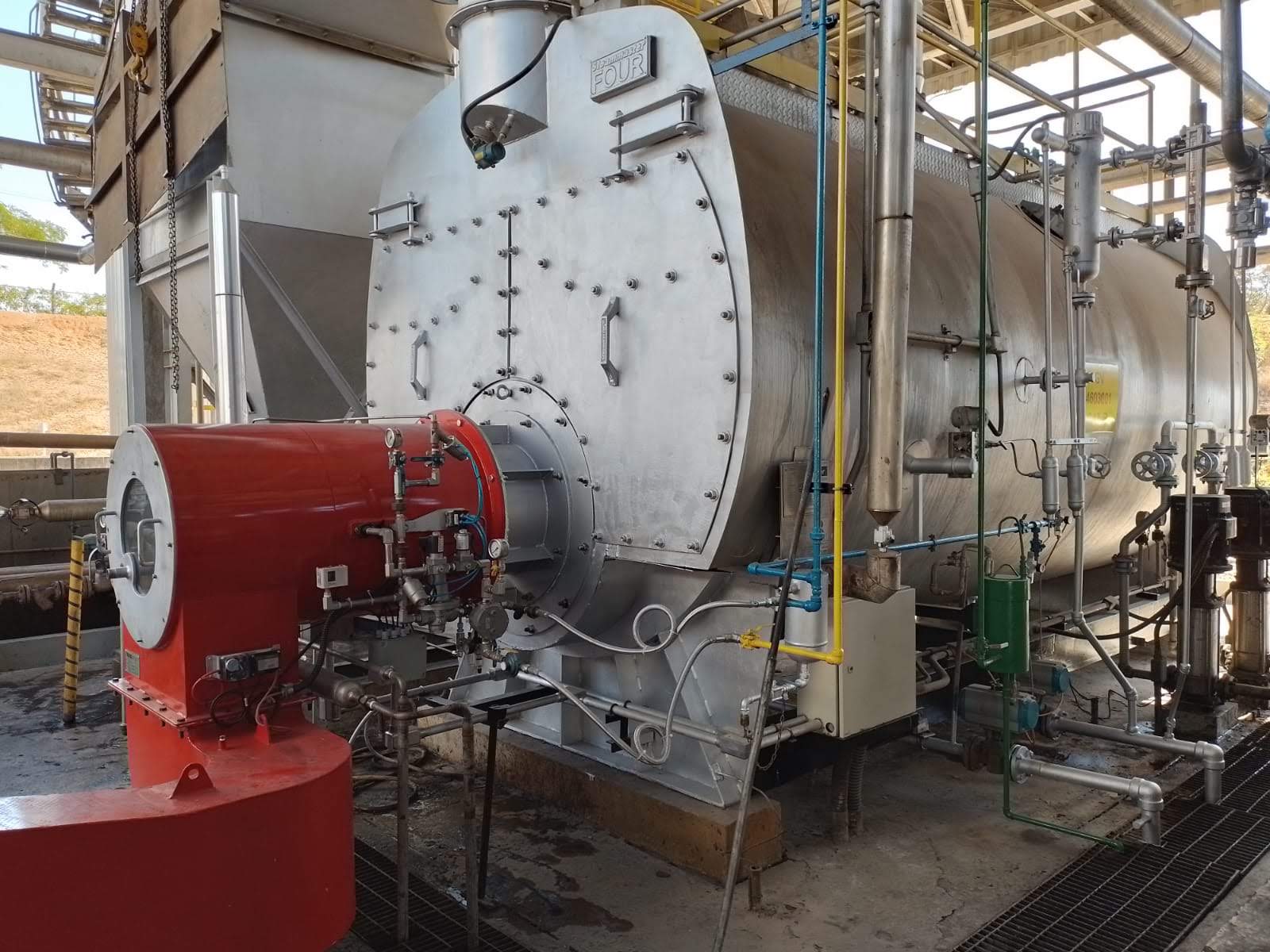

A família UNNOx já foi aplicada em diversas indústrias que demandam disponibilidade, eficiência e baixas emissões. Os queimadores podem ser fornecidos para novos projetos de caldeiras ou para modernização de equipamentos existentes.
O fornecimento de um queimador UNNOx envolve uma análise detalhada da caldeira e do processo. Mais do que um simples catálogo, tratamos cada projeto como um estudo de engenharia para garantir desempenho, segurança e conformidade ambiental.
Potência térmica, tipo de caldeira, pressão/temperatura de operação, combustível disponível e metas de emissões.
Escolha entre UNNOx-MB-G ou UNNOx-DB-G e definição do tamanho adequado para a aplicação.
Seleção do controlador ETC6000, atuadores e, se necessário, oxygen trim e VFD.
Detalhamento, fabricação do queimador e do painel de controle FRELSER.
Start-up, ajustes finos de combustão, entrega de relatórios de desempenho e treinamento da equipe do cliente.
Os folhetos técnicos da família UNNOx apresentam em detalhes as faixas de potência, dimensões, conexões, requisitos de instalação e limites de emissões previstos. Consulte os documentos abaixo ou acesse a área de downloads para obter a versão mais atual.
Informações técnicas do queimador monobloco, dimensões de flange, faixas de potência e requisitos de ar de combustão.
Ver na área de downloadsDados do queimador duobloco, layout típico de ventilador remoto, dutos de ar e curvas de desempenho.

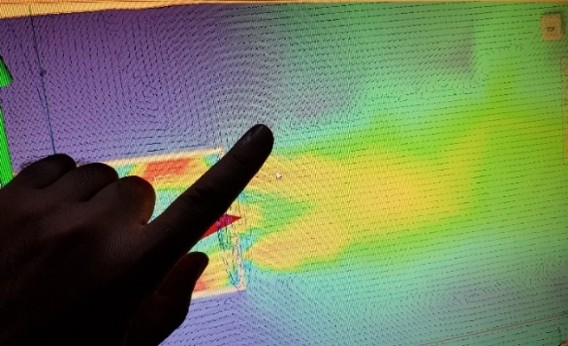

Ver na área de downloadsMaterial complementar explicando os conceitos de Low-NOx e a tecnologia MIXBOX, quando aplicável, para otimização do fluxo de ar e mistura.
Ver na área de downloadsEnvie os dados da sua caldeira e do processo para a FRELSER. Nossa equipe técnica vai selecionar o modelo UNNOx mais adequado, definir a filosofia de controle ETC e apresentar uma solução completa em queimador, rampa de gás e painel de comando.
